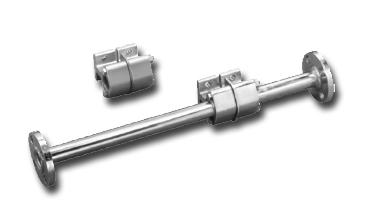

ABB内藏孔板流量计Integral Orifice

简介：

OriMaster 是一种与众不同的孔板流量计产品，采用了可

显著简化安装与调试工作的先进设计。

OriMaster 是一种独立式孔板流量计， 具有以下所有特性：

■ 直角边孔板，同心定位板和角接取压点集成一孔板

■ 一体式3 阀组

■ 取压点与阀组之间采用一体式连接方式

■ 差压变送器和阀组已在工厂安装并专门配置

■ 已完成全面的泄漏测试和配置

优点：

OriMaster 可避免常规孔板安装中因尺寸、选型、采购、安装和调试带来的困难。

■ OriMaster 的所有主要部件都在一个装置中，不存在购买多个部件的问题。由于设计和安装简单，因此可节省大量成本和时间。

■ 一体式变送器、阀组和取压点设计无需使用引压管路，而且具有以下优点：

–确保取压点的定位和安装都具有较高精度

–减少了引压管路堵塞的可能性

■ 该装置已在工厂完成压力测试，取压点与变送器之间的连接不会有任何泄漏，用户可完全放心

■ 流量计在工厂配置可为用户节省调试时间，确保流量计的输出范围与应用流量完全匹配

■ 提供两种独立的Beta 比率参数选择以及免费的选型软件，简化了选型过程

■ 同心定位板确保每一只流量计与管道同心，大幅度降低了附加测量误差

特点：

- 一体化差压流量测量系统

一次元件与差压变送器集成为单一流量计装置

- 一体式流量计，完成整体压力测试可靠性更高，不存在泄漏

- 质量流量型号，配置一体式测温元件

一体式多变量变送器和RTD，只需一套装置，即可直接读取气体质量和正修后的体积流量

- 一体式引压连接无需安装引压管路

在整个安装现场提供可重复使用的差压连接

- 安装成本更低,只需一片式安装

无需单独提供和连接阀组、变送器和引压管路

- 便于订购

一个订购代码可涵盖完整流量计产品

有两个孔口比率可选，简化选型过程
